02s404防水套管圖集是由中國建筑標準研究院出版的高清02s404圖集，主要為工程師用戶設計圖紙?zhí)峁﹨⒖?。在本站免費版下載后，可以直接使用pdf閱讀器即可打開，介紹了各類防水套管安裝，尺寸，規格說明，需要的朋友趕緊來綠色資源網下載吧。

02S404防水套管介紹

02S404防水套管是防水套管的一種，是根據中國建筑標準02S404防水套管圖集設計的，它對管徑和法蘭的厚度以及內外徑都有嚴格的要求，必須嚴格按照02S404防水套管圖集標準來制作，按結構也可分為02S404剛性防水套管和02S404柔性防水套管兩種，02S404柔性防水套管主要用在人防墻，水池等要求很高的地方，02S404剛性防水套管一般用在地下室等管道需穿管道地位置。

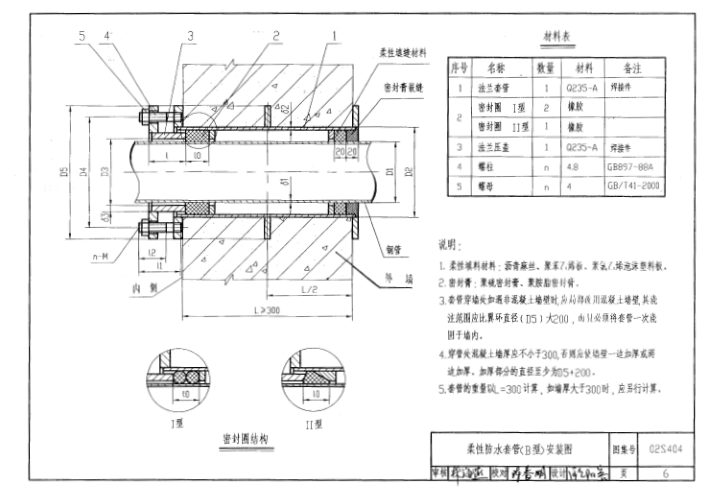

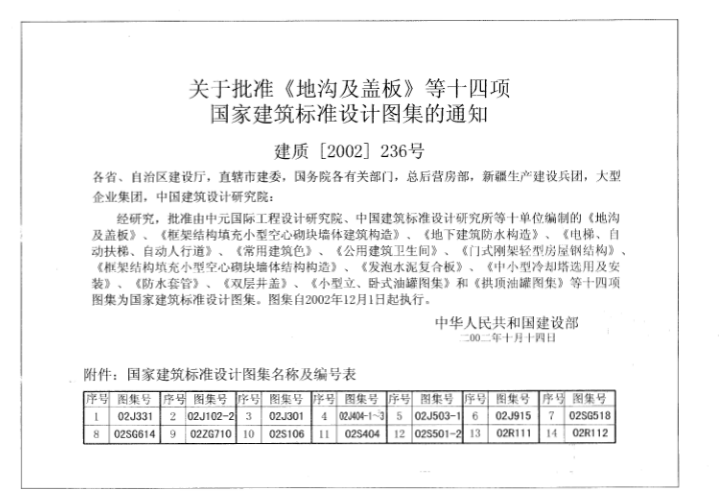

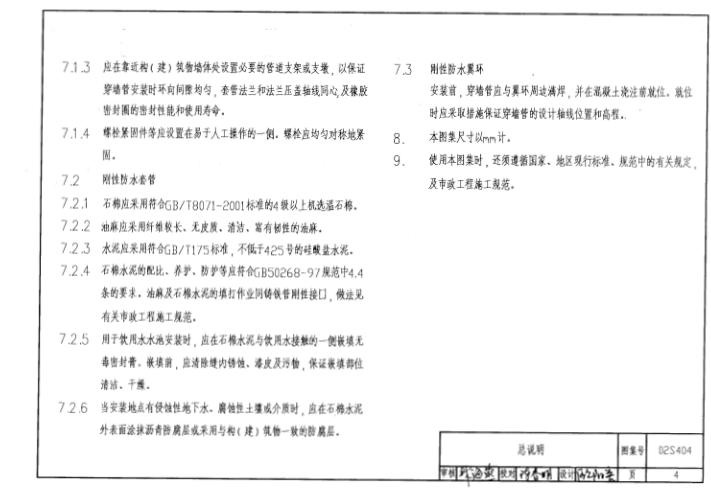

圖集樣張

功能說明：

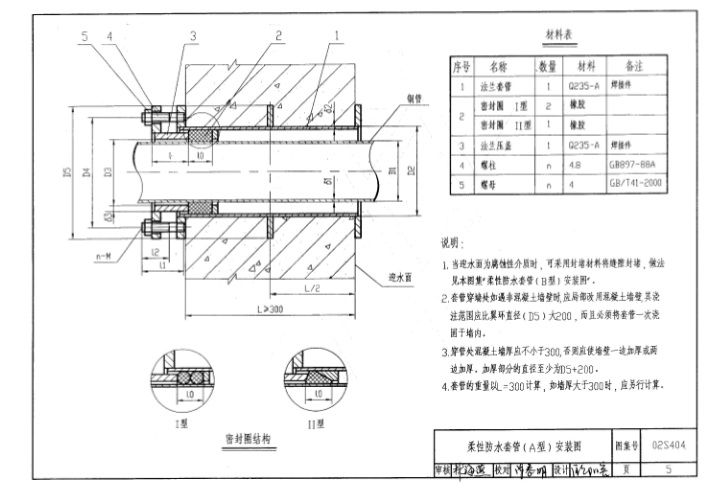

02s404防水套管當迎水面為腐蝕性介質時，可采用封堵材料將縫隙封堵。02s404防水套管 穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆注范圍應比翼環直徑（D5）大200，而且必須將套管一次澆固于墻內。

02s404防水套管穿管處混凝土墻厚應不小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200。02s404防水套管 的重量以L=300計算，如墻厚大于300時，應另行計算。
